案例是一所拥有500张床位的三级专科院。
目前用的有吸引系统和中心供氧系统。吸氧供氧系统的建立，增加了患者的感和稳定性，增强了医生和护士的信心，减轻了后勤中心供氧人员的工作量。服务的和质量。
1.吸引系统
由于需要根据规模选择真空泵，我院采用了两家合资企业西门子生产的水环真空泵。当负压吸入管道工作压力为0.104 ~ 0.107 MPa，吸入系统负压0.107 MPa时，因泄漏造成的增压率平均每小时不118；选用两台真空泵，两台机组平时交替运行。在维护期间，一个作，另一个被维护。机房位于病房楼地下室，每台机器的量为110m3/h，送至楼的煤气管井。
选择真空罐和汽水分离器，管道可以是铜管或镀锌钢管(成本较低)；站内应安装报警装置。立管下端设有排水阀，可定期排放和清洗。焊剂不能流入管道，以免管径变小。横管均位于顶内，码头管道直接上行，支管堵塞。总之，吸引系统的管径要尽可能大，科学设计，规范施工，按规定操作，才能吸引系统的正常运行。
2.中心供氧系统
目前主要有三种氧源:瓶氧总线系统；液氧储罐蒸发系统；变压吸附制氧系统。总线系统:具有自动中心供氧切换、自动报警、不间断供气、投资少、设备简单等特点。因为当一组氧气压力降到2MPa时，会自动发出报警信号，自动切换到另一组氧气瓶供气。此时瓶内有大量残留气体无法用完，造成氧气的浪费。当气体消耗量大时，不能中心供氧，压力低，从而暴露中心供氧压力不稳定的缺陷。液氧储罐蒸发系统:由于液氧储罐储存容量大、运行成本低、操作简单、气压稳定、维护成本低的优点，是目前医用的之一。
我院选择配置一个5m3液氧罐、一套汽化器、减压阀和报警装置等。液氧站供气压力为016MPa，输送至各楼层，然后降压两次，终使用压力。采用总线(10×2组)系统作为液氧的补充。手术室应与支持站分输，以手术室的氧气压力。氧气的供应有两种方式:一种是通过墙腰终端，另一种是通过挂塔口终端，以供气的。
基本配置要求:
(1)中心供氧站:设置1个液氧站、1个5m3储氧罐和1个汽化器。备用氧母线10瓶×2。液氧储灌采用产品，设计压力为018MPa，液氧储灌需要回流管道。储罐日蒸发量不0.15；蒸发器的蒸发量不小于50m3/h.
(2)氧气管道选用国标铜管。
(3)病房内氧气管道终端输出压力为014MPa，维持持续正压。
(4)氧气站及管道系统每小时泄漏率不大于0.12。
(5)系统在每个使用单元都配有二次减压箱，方便工作人员抄表和维护。
参数:
(1)氧气终端流量:10L/min。
(2)氧气管道输出压力:013 ~ 0155兆帕(面积可调)。
(3)氧气管流量:10m/s
(4)氧气系统每小时总泄漏率:
(5)和小操作条件下的氧气供应压力误差:
(6)运行方式:各终端连续中心供氧。
(7)氧气管道应接地，接地电阻应小于10ω。
(8)停电时继续供气。
(9)自密封接头的快速插拔要求插拔方便，密封，使用寿命10年以上，即使没有插头也能密封。
(10)氧气供应系统中使用的铜管、管道和附件在安装前应严格按照规定脱脂。
(11)中心供氧系统主管选用直径22×115的铜管，各走廊水平管选用直径19×115的铜管；进入病房的管道应为直径为8×1的铜管。
3.设计和施工规范
(1)管道安装及验收按进行:中心供氧系统采用无氧铜管，应合要求，并采用银钎进行钎焊。钎焊材料应为管道应脱脂。脱脂后的管件应使用白色滤纸擦拭，无油污，说明脱脂合格。
(2)氧气应有的接地和接地电阻
(3)管道内气体流量为210米/秒，氧气出口压力为013 ~ 0155兆帕(可调)，负压范围为-0102 ~-0108兆帕(可调)。
(4)真空泵出口加细菌过滤器直接排气，氧气出口装高效过滤器。
(5)每层管道上均设有单独的阀门，便于维护。
(6)试压:氧气管道密闭时间；24小时，压力为014MPa，每小时泄漏率应小于0.12。真空管道强度试验压力为012兆帕。真空管是气密的，24小时压力为011兆帕，每小时泄漏率小于1。
(7)开工前，对设计图纸进行进一步的认真审查和现场检查。在充分了解设计要求和检查现场后，应编制施工设计和进度计划、材料和设备采购计划和工程付款计划。
(8)供应商应向买方提供设备数据、图纸、检验记录、试验报告、质量证书、操作和维护手册、文件和其他信息。
(9)为良好的工程质量和进度，供方认真检查、测量和调试每道工序，并填写施工日记和当天的记录，是隐蔽工程，以供检查。
(10)在服务方面，施工方应在不影响或干扰患者治疗和休息的情况下进行文明施工，以满足患者和医院的要求。随着人们生活水平的逐步，人们对健康和质量的关注也在不断增加。同时，行业也出现了新的发展机遇，中心供氧系统正在进入大中型应用领域。因此，在设计和施工过程中，严格遵循标准化和规范化的要求，使其发挥大好的作用，为使用产生的社会效益和经济效益。
医用中心供氧系统的设计及施工
(二)设计方案的范围
★中心供氧系统系统软件
★管理中心吸引系统软件
★管理中心无线寻呼机
(三)设计理念
1.严格按照我国相关规范和标准进行建筑工程设计，在上设计图纸合相关法律法规和标准的要求，并考虑医院门诊部明确提出的各类规定。
2.努力实现设计方案的系数、可信度和适用性。在的前提下，选择的性，并考虑经济发展、外形美观、维修方便等因素，设计贵院中心供氧系统工程。
(4)终端设备布局
根据你院提出的医院门诊建设方案和规定，按照/T0186-94和/T0187-94标准，住院部1-8层为氧气系统软件设计区。
共设计了122个房间、244张病床、244个co2快速电源插座、244个快速电源插座、244个床头灯、244个三+两孔电源插头、244个主电源开关、8个co2二次泄压箱、8个护士站压力表和8个寻呼机。
(5)中心供氧系统自动控制的设计理念
1.介绍
设备中心供氧系统系统软件由中心供氧系统站、泄压设备、管道、闸阀和co2快速电源插座终端设备等组成。中心供氧系统站是设备中心供氧系统系统软件的关键。网站中的co2根据管道和泄压设备传输到各病房和医院病房的快速电源插座终端设备，再根据加湿器给患者中心供氧。它是近年来发展的一种智能设备。
2.中心供氧系统站
本项目氧气站选用瓶氧，设计方案在室内。制氧站制氧方式采用储气罐集中供气。氧气瓶站共有10瓶×2组全自动转换设备，2个氧气过滤器，1个一级全自动切换控制箱，1个蒸汽全自动切换报警箱。一级全自动切换控制箱切换后，在医院病房内安装二级稳压管箱。根据二次箱，再根据过道横管和立管传输到医院病房的终端设备。后，根据加湿器上的总流量，调节电源开关，再次释放压力，然后就可以给患者输送氧气了。
氧气站排出的二氧化碳负责人铺设在立管处，走廊水平管建在走廊天花板上。医院病房内的立管、终端设备、不锈钢板切断阀安装在铝合金型材设备带内，美观大方，大气整洁
★氧气站关键性能参数:
氧气站大出入口总流量50m3/H
氧气站压力为0.8兆帕
氧气站输出工作压力为0.65兆帕(可调)
终端设备的标准气压:0.2Mpa~0.48Mpa(区域可调)
站内温度控制:10-38站内浓度值操纵:
3 .二氧化碳管道建设
3.1管道规格
不锈钢管是氧气系统软件管道选择的关键。本工程采用不锈钢管。据估计，管道规格如下:
楼监:氧气站至住院部的管道长度为φ24×1
建筑横管:每层病房走廊横管φ14×1
医院病房立管:进入综合医院病房φ8×1。
3.2管道布置
从氧气站到大楼的负责人选择走廊到住院部的管道安装井。每个病房水平管道安装在病房走廊的天花板上。医院病房内的立管和终端设备安装在组合式铝合金型材设备带内，整洁美观。
3.3管道连接
不锈钢管尽量采用管对接焊连接，因为受施工条件限制，可采用球笼、球帽、球嘴等金属材料密封连接，球笼、球嘴与不锈钢管之间可采用氩弧焊机焊接。金属材料的密封连接使用寿命长，一般20年，没有其他橡胶密封件的脆化，检修拆卸方便。
4.减压设备

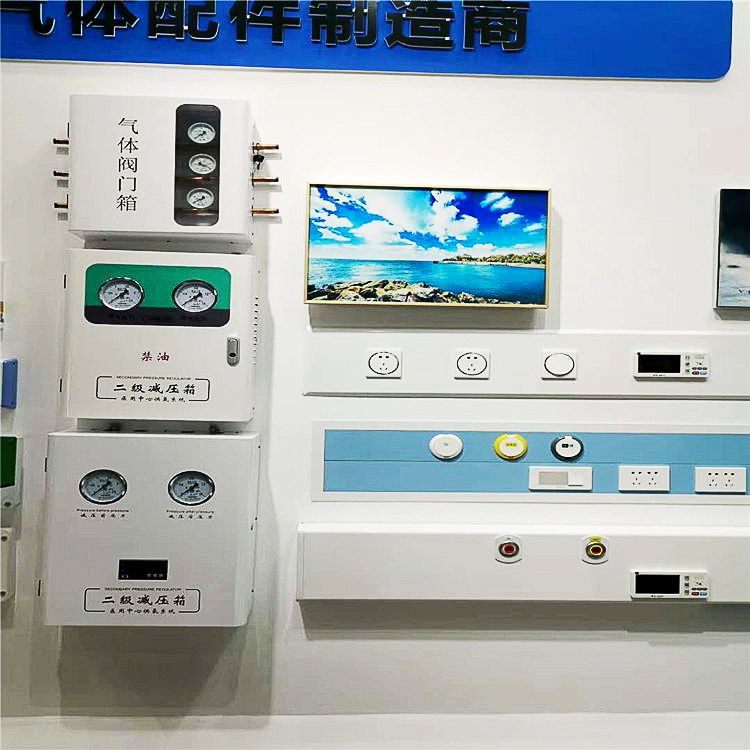

系统软件选用二次泄压设备。据该楼负责人介绍，制氧站送出的0.8MPa将被输送至楼内二次泄压箱的通道；在医院病房楼一至八层设置二级减压
箱，根据二次泄压箱，将压力泄压至0.3~0.45Mpa(可调)后，通过病房氧气管道输送至医院病房的终端设备，再根据加湿器上的总流量调节电源开关再次泄压，给患者输送氧气。
选择二次泄压设备不可以减少管道的工作压力损伤，还可以患者输氧的。因为在系统软件出现常见故障的情况下，不容易将加压二氧化碳引入医院病房，从而了患者输氧的性。
泄压设备采用双向设计方案。一种方式应用，另一种方式保留。如果出现常见故障，可以关闭该闸阀，打开预留的控制回路闸阀，稳定、可持续地制氧。
5.装置
在二次泄压设备的设计方案中，有一个阀门，当工作压力标准值时会自动开启泄压，泄压后当工作压力低于标准值时会自动关闭，以保持工作压力的稳定。
6.监控设备
在每个病区护士站的设计方案中，都有一个工作压力监测仪表盘，护士可以即时监测系统软件应用的具体工作压力。
7.智能终端

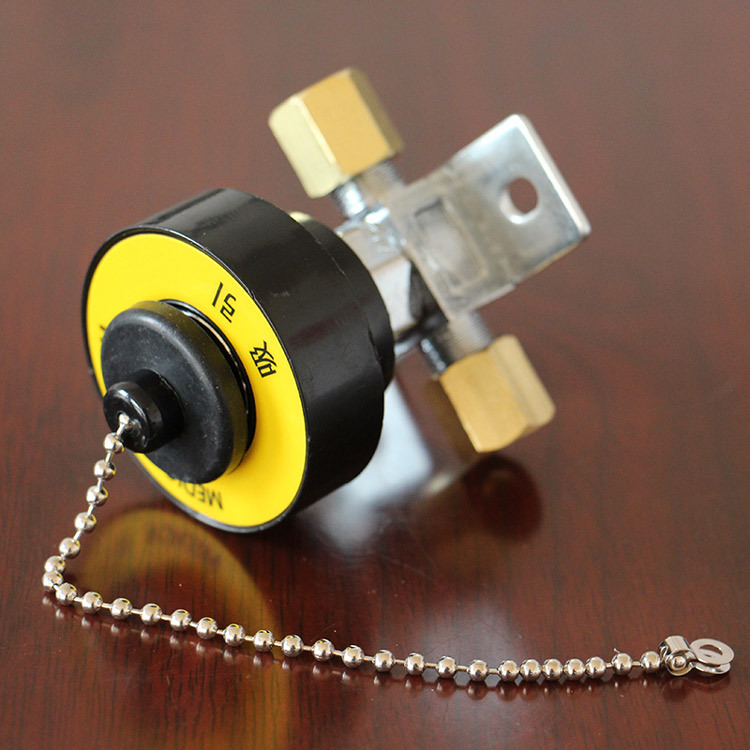

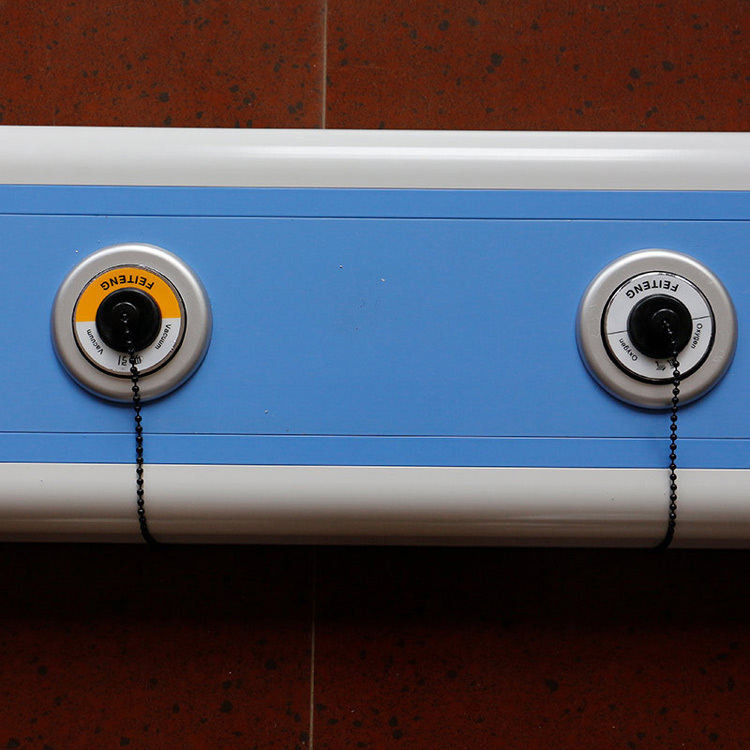

本项目终端设备的设计方案选用密封快速电源插座。应用时，如果将加湿器终端设备，可以完全自动准确定位。然后，可以打开加湿器电源开关，将总流量调节到适合患者输送氧气的值。不需要时，快速电源插座将完全自动校准紧密度。这款电源插座设计，方便便携，在0.45MPa工作压力下24小时测试无漏电。二氧化碳快速电源插座选用中国产品。
8.设备带
医院病房终端设备(供参考)

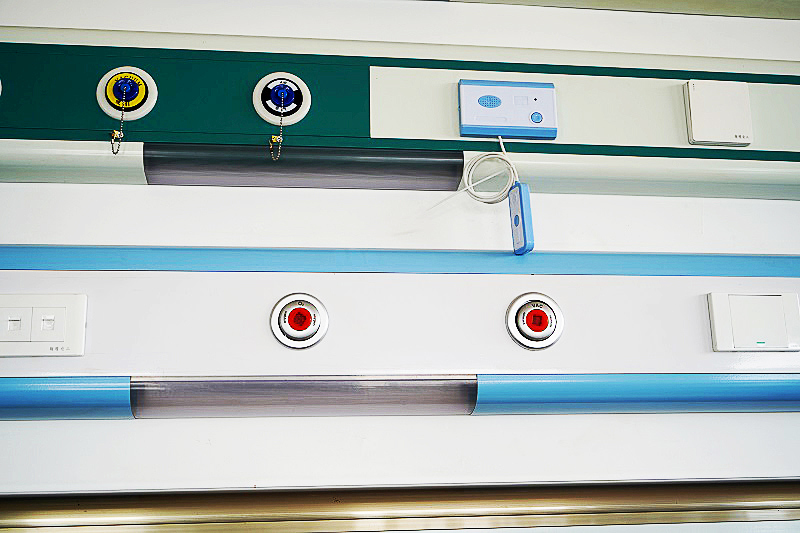

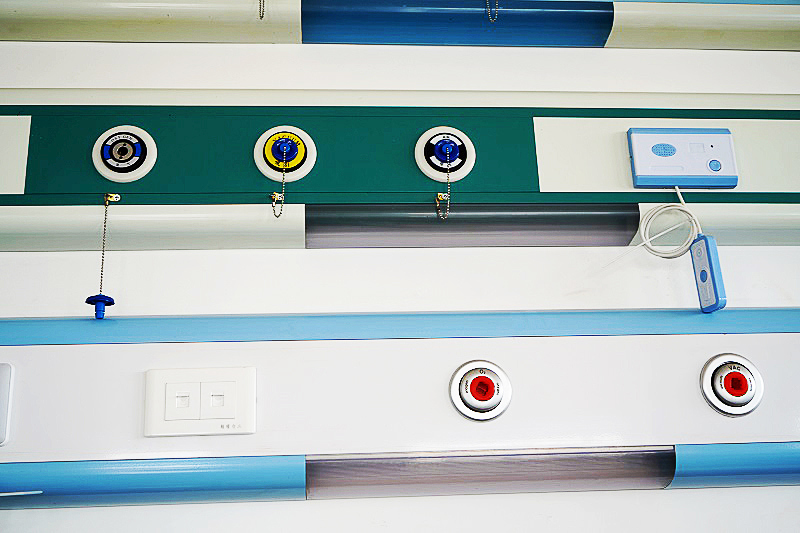

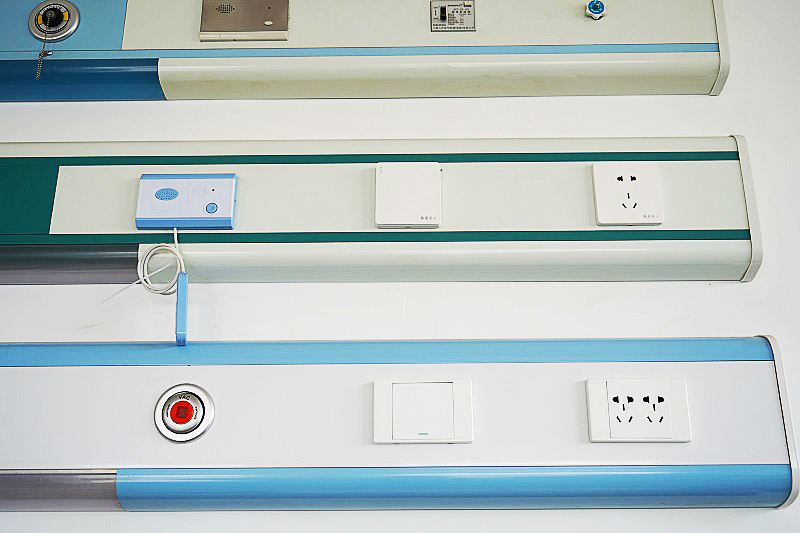

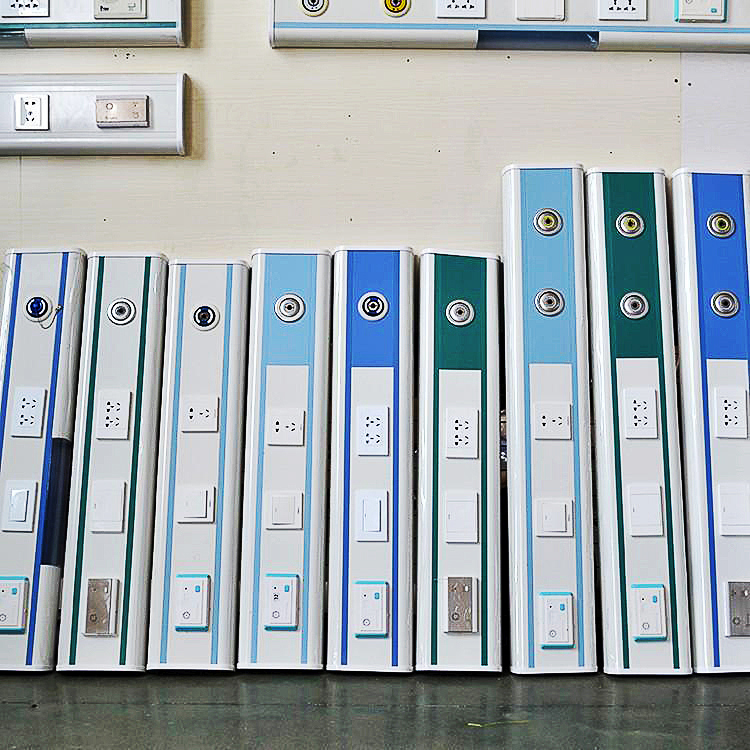

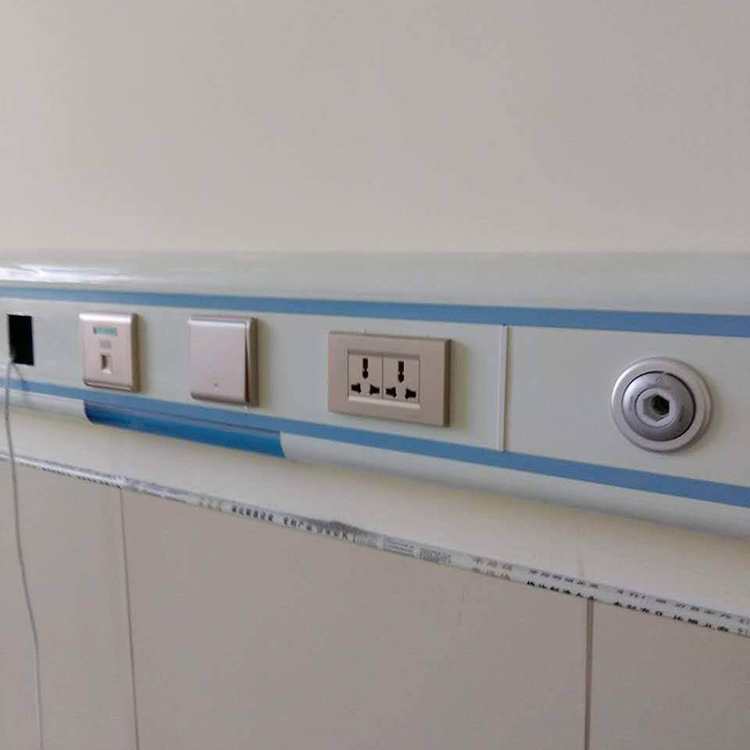

医院病房采用远距离布局的组合式铝合金型材设备、吸引用快插接头、开关电源插座开关、卧室床用荧光管。

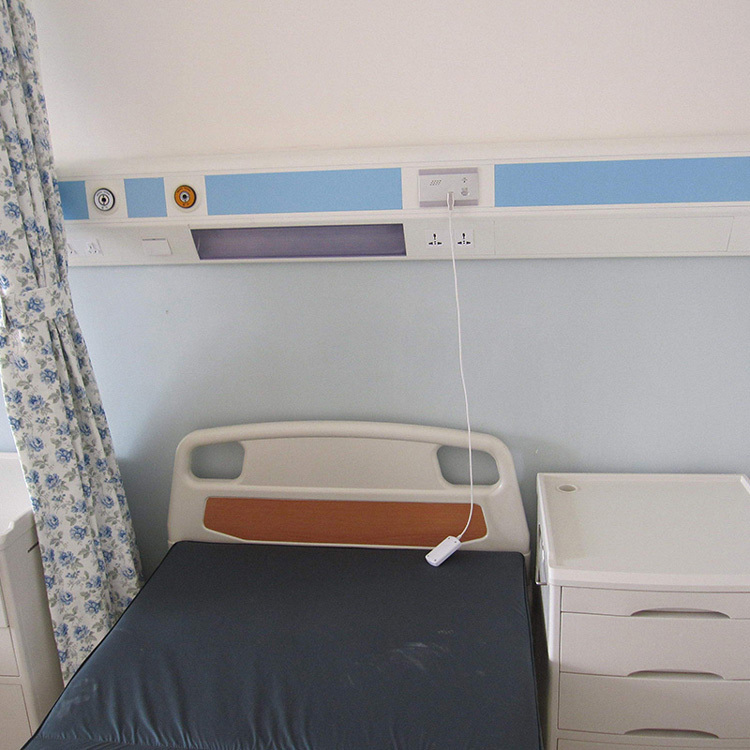

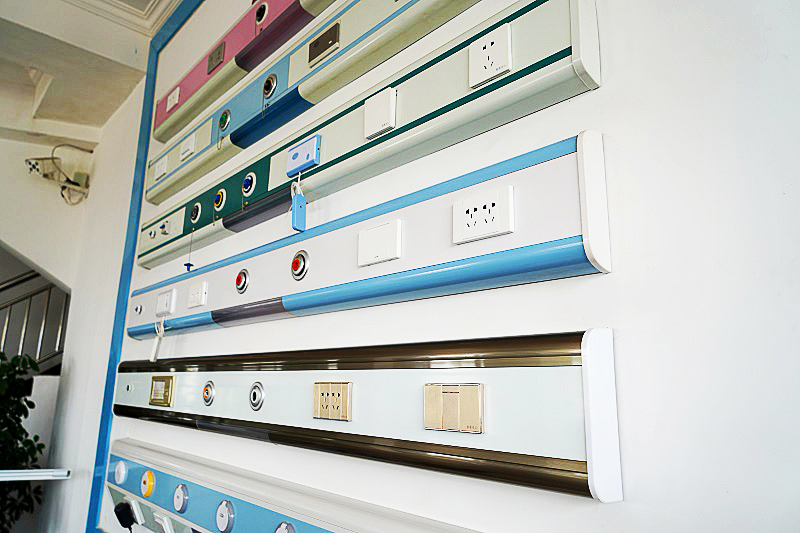

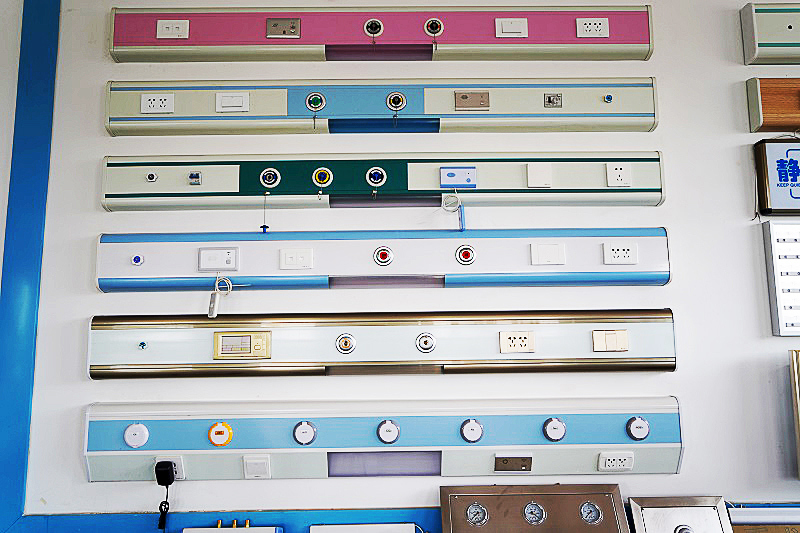

根据规定，该机械设备带选用铝板(表面静电喷涂)。设备应具有总平面布置，机器设备应设置各种蒸汽电源插座、二氧化碳维护阀和通讯设备，每床一个电源插头。卧室床日光灯管(12W日光灯管水平安装)。设备带结构分为弱电、弱电安装、三通道管道和一个底板。底板厚度1.8毫米。
9.管道接地装置
氧气管道应采用的接地装置接地，其接地装置应与接地干线连接，由医院实施，接地线电阻不大于100欧姆。
10.系统软件泄漏率
中心供氧系统软件每小时泄漏率应低于0.5。根据为客户考虑和节约的标准，我公司对氧气系统软件的小时泄漏率明确提出了高的规定，本项目系统软件的小时泄漏率设计方案不应0.2。
11.验收准则
工程验收可根据医院门诊规定进行。其中，系统软件每小时泄漏率以不0.2的工程验收为准，工程验收合格交付使用。
医用中心供氧系统设计请求如下：
（1）输氧管道和衔接附件均采用氧气专用的产品，并经过脱脂处置的；
（2）每个病区的护士站设计一个检测计量仪；
（3）为坚持病区的连续性，氧气压稳压箱内采用双路设计；
（4）设有氧气声光报警安装；
（5）供氧方式可采用汇流排供氧、液氧储罐、医用制氧机，也可用三者组合方式停止。
